Descrizione

Coassiali INOX

KIT per espulsione fumi e ripresa aria per stufe a pellet

clicca sull’immagine per ingrandire

Descrizione

Il KIT COASSIALE EK258 e EK331 è un ampliamento della gamma dei prodotti studiati per le stufe a pellet.

Trova utilizzo nei processi di Espulsione fumi di scarico e Immissione di aria comburente nelle stufe a PELLET.

Viene di serie realizzato nelle seguenti combinazioni di diametri: 80×130 e 100×150, entrambi con manicotto di ripresa mono parete da 60 mm, utilizzando materiali e processi conformi alle norme vigenti.

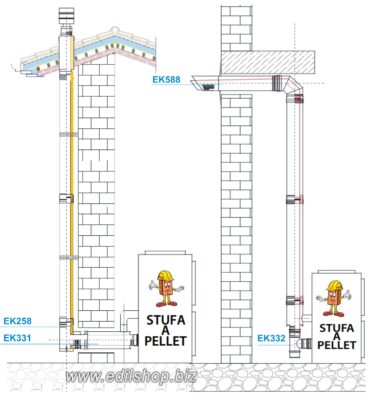

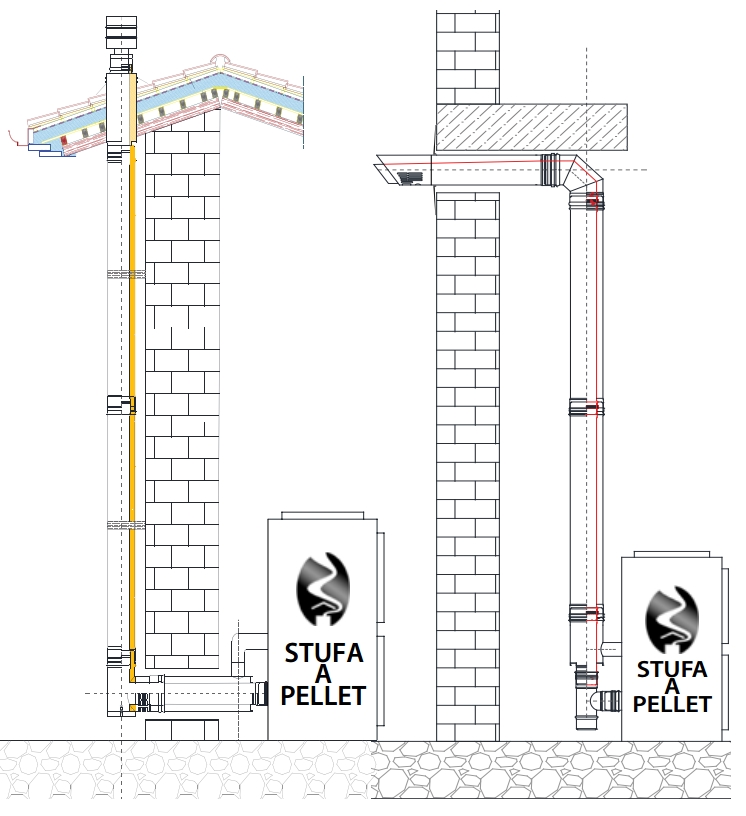

Il KIT è da utilizzare quando è possibile realizzare l’attacco al sistema camino nelle immediate vicinanze del generatore.

È composto da due elementi tra loro componibili e complementari:

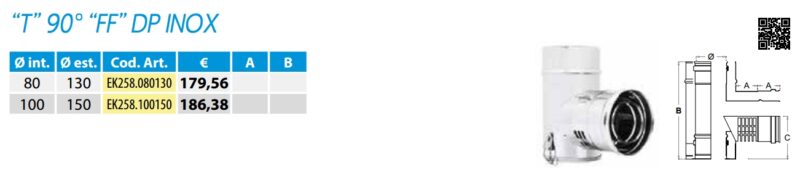

1. Il Raccordo a “T” 90° (EK258) con griglia di ripresa aria

Canale Interno: AISI 316 BA spessore mm 0.5 – Canale Esterno: AISI 304 BA spessore 0.5 mm

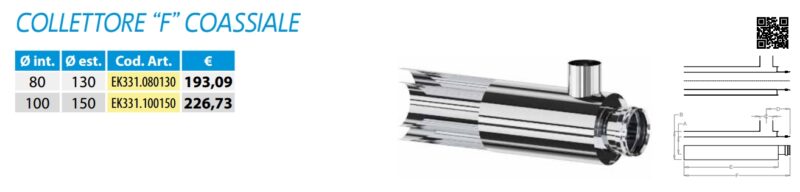

2. L’ elemento lineare modulare (EK331) con presa d’aria

Canale Interno: AISI 316 BA spessore mm 0.5 – Canale Esterno: AISI 304 BA spessore mm 0.5 mm

(EK258)

(EK331)

Il Raccordo a “T” 90° rappresenta il punto di congiunzione con il sistema camino a doppia parete.

Grazie al corpo coibentato con lana minerale spessore 25 mm di densità 90 Kg/m3, garantisce l’efficienza del sistema, mentre il

suo codino con intercapedine di ventilazione sp. 25 mm, separato dal corpo e con griglia inferiore multiforata, consente l’ingresso

dell’aria (comburente) necessaria per la combustione. L’elemento lineare modulare rappresenta il sistema di congiunzione tra il generatore ed il sistema camino.

È un elemento lineare modulare doppia parete, caratterizzato da un canale interno che consente l’espulsione dei prodotti di scarico generati dai processi combustivi e da una intercapedine di ventilazione spessore 25 mm, che permette il passaggio dell’aria ripresa dalla griglia e condotta, per mezzo del manicotto di ripresa diametro 60 mm, al generatore per la combustione.

KIT per espulsione fumi e ripresa aria per stufe a pellet
